Technické tabuľky

Porovnanie technologií

Porovnanie snímania a spracovania obrazu v systémoch IP, HD-SDI, HDCVI a analóg.

	Analog	HD-SDI	HDCVI	IP
Maximálné rozlišenie	0,4 Mpx	2,1 Mpx	2,1 Mpx	Bez limitu
Formát obrazu	4:3	16:9	16:9	Nejčastějšie 16:9, 4:3, 5:4
Smer komunikácie	Jednosmerná, od zdroju k cieľu	Jednosmerná, od zdroju k cieľu	Obojsmerne	Obojsmerne
Rôzne informácie zároveň	Nie	Áno (napr. druhý obrazový stream)	Áno (napr. druhý obrazový stream)	Áno (další stream, audio, kontakty)
Oneskorenie obrazu po trase	Žiadne	Žiadne	Žiadne	Stovky milisekúnd až jednotky sekúnd
Rýchlosť snímkovania	Plynulý obraz 25 fps	Plynulý obraz 30 fps	Podľa nastavenia v kamere (60 fps)	Podľa nastavenia v kamere (60 fps)

IP krytie pre CCTV techniku

Stupeň krytia (IPX) udáva odolnosť elektrospotrebiča voči vniknutiu cudzieho telesa či vniknutiu kvapalín. Vyjadruje sa v tzv IP kóde (z anglického Ingress protection) definovanom medzinárodným štandardom IEC 60529. Kód tvoria 2 cifry: prvá udáva ochranu pred nebezpečným dotykom a pred vniknutím cudzích predmetov, druhá stupeň krytia pred vniknutím vody. Najvyšším stupňom ochrany tak je IP68.

Viac

Stupeň ochrany	Pred nebezpečným dotykom	Pred vniknutím cudzích predmetov
IP 3x	nástrojom (> 2,5 mm)	drobných
IP 4x	nástrojom, drátom (> 1 mm)	veľmi drobných
IP 5x	akúkoľvek pomôcku	prachu čiastočne
IP 6x	akúkoľvek pomôcku	prachu úplne

Stupeň ochrany	Pred vniknutím vody (špecifikácia IPX)
IP x3	Chránený proti striekajúcej vode. Voda strieka na prístroj v uhle 60° vertikálne, v množstve 10 litrov za minútu a pri tlaku 80–100 kN/m² počas 5 minút.
IP x4	Chránený proti striekajúcej vode, kde voda strieka zo všetkých uhlov.
IP x5	Chránený proti vodnému prúdu. Voda mieri 6,3 mm tryskou vo všetkých uhloch pri prietoku 12,5 litrov za minútu pri tlaku 30 kn/m² počas 3 minút vo vzdialenosti 3 metre.
IP x6	Chránený proti vlnobitiu. Voda mieri 12,5 mm tryskou vo všetkých uhloch pri prietoku 100 litrov za minútu pri tlaku 100 kN/m² počas 3 minút vo vzdialenosti 3 metre.

Intenzita svetla

Tabuľka udávajúca veľkosť a intezitu svetla v luxoch pri rôznych podmienkach.

Viac

Luxov	Situácia
> 100 000	priamy slnečný svit pri jasnej oblohe
70 000	slnečný svit cez slabšie mraky
20 000	slnko za silnými mrakmi
2 000	zatiahnutá obloha s dažďovými mrakmi
600-1 000	umelé osvetlenie v kancelárii
300-700	východ a západ slnka
10-50	umelé osvetlenie chodieb
1-10	nočné umelé osvetlenie na ulici
0,2	nočné svetlo za splnu s jasnou oblohou
0,02	nočné svetlo sa štvrtí mesiaca a jasnou oblohou
0,007	nočné svetlo s mesiacom za mraky
0,001	jasná nočná obloha bez mesiaca

Uhly záberu

Výpočet zorného uhlu a ohniskovej vzdialenosti objektívu.

Viac

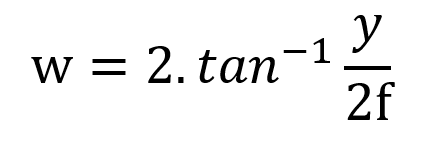

Ak snímame scénu pomocou kamery, tak jej časť zachytíme vurčitom rozsahu ako obraz, ktorý potom zobrazíme na monitore. Tento rozsah sa nazýva zorný uhol, ktorý sa meria medzispojnicami od objektívu na jeho stredovej ose ku okrajom snímaného obrazu v horizontálnej, vertikálnej a diagonálnej rovine. Tieto uhly sa potom nazývajú horizontálny, vertikálny adiagonálny zorný uhol. Zorný uhol sa zužuje pri použití teleobjektívu a naopak sa rozširuje pri použití širokouhlého objektívu. Takže pri širšom zornom uhle sa sníma širšia oblasť scény. Zorný uhol kamery sa mení aj vzávislosti na veľkosti obrazového snímača (pozri „Obrazový snímač“). To znamená, že pri použití objektívov s rovnakou ohniskovou vzdialenosťou, budú mať kamery s 2/3“ CCD snímačmi a kamery s1/2“ snímačmi rôzne zorné uhly. Zorný uhol sa môže vypočítať napríklad podľa nasledovného vzťahu:

w: zorný uhol

y: rozmer snímanej scény (šířka obrazu v horizontálnom, vertikálnom alebo diagonálnom smere).

f: ohnisková vzdialenosť

	Ohnisková vzdialenosť objektivu (mm)
Velkosť senzora	2,5	2,96	3,6	4	6	8	12	16	25	50
1/3"	87,7	78,1	67,4	61,9	43,6	33,4	22,6	17,1	11,0	5,5
