Hlasová signalizácia požiaru „HSP“ – Štadión SNP Štiavničky / Banská Bystrica (prvá etapa)

ZADANIE

Štadión (obr. 1) alebo aj aréna je otvorený alebo krytý, prípadne čiastočne krytý súbor ihrísk a zariadení spojených do jedného celku. Štadión je určený na športové či kultúrne podujatia. Za jeho základné prvky považujeme ihrisko, hľadisko (tribúna), multifunkčné a administratívne budovy. Tribúna v krátkom okamihu pohltí veľký počet divákov. V rámci Slovenskej a Českej republiky sa môžu ich počty pohybovať v tisícoch až desaťtisícoch v závislosti od veľkosti tribúny.

V oblasti návrhu ozvučovacích systémov a multifunkčných zariadení pre štadióny TSS GROUP rozhodne nepatrí medzi nováčikov. Bohaté skúsenosti sme využili aj v prípade návrhu konkrétneho riešenia pre štadión SNP Štiavničky – Banská Bystrica s kapacitou presahujúcou 4 000 miest na sedenie. Tento štadión spĺňa podmienky certifikácie UEFA pre futbalové štadióny kategórie 2. Zadávateľ požiadal o kvalitný zvukový systém na ozvučenie administratívnej časti štadiónu. Realizácia prebehla aj vďaka spolupráci so spoločnosťou MusicData s.r.o., ktorá má v oblasti realizácie ozvučovacích systémov dlhoročne skúsenosti.

obr. 1



TECHNICKÉ ZADANIE

Osem zón administratívnych budov, inštalovaný výkon 1000 W / 100 V, záložný zosilňovač, zálohový napájací zdroj, akumulátory, stanica hlásateľa pre komerčné a evakuačné hlásenia (1 ks), skrinkové reproduktory 6 W / 100 V (56 ks), tlakové reproduktory 30 W / 100 V (8 ks), núdzové tlačidlo (8 ks), musí spĺňať normy EN54.



RIEŠENIE

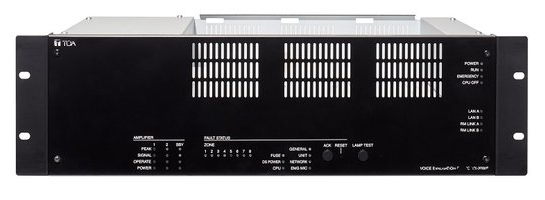

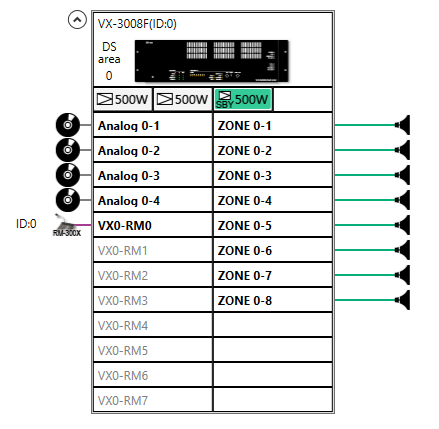

Na riešenie administratívnej časti projektu sme použili zariadenia od Japonského výrobcu TOA a to riadiacu jednotku (tzv. rám) s označením VX-3008F (obr. 2). Na obr. 3 je znázornené blokové zapojenie zosilňovačov a znázornený počet reproduktorových liniek. Rám VX-3008F umožňuje zapojenie ôsmych nezávislých zón. Do rámu sme osadili 3 ks zosilňovačov s výkonom 500 W / 100 V s označením TOA VX-050DA, z čoho jeden spoľahlivo zastúpi ktorýkoľvek z dvojice zosilňovačov v prípade náhlej poruchy.

O napájanie riadiacej jednotky a nabíjanie dvoch 12 V / 65 Ah akumulátorov sa stará zálohový napájací zdroj s označením VX-3150DS. Tento zdroj dokáže spoľahlivo napájať a zálohovať 1150W zvukovú zostavu. O zálohu sa starajú spoľahlivé 12V akumulátory s označením TP 12-65 a kapacitou 65 Ah. Kapacita akumulátora bola bezpečne navrhnutá našim technickým oddelením.

obr. 2	obr. 3	obr. 4

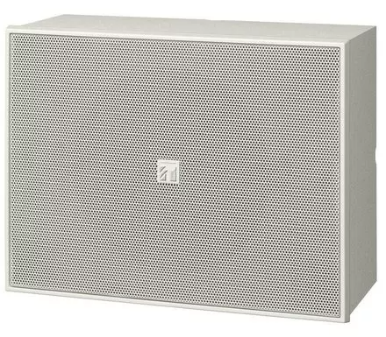

Skrinkové reproduktory (obr. 4) s označením TOA BS-678BSW v počte 56 ks sú na linkách výkonovo rovnomerne rozložené. Skrinkové reproduktory majú 6 W a dostatočnú citlivosť 94 dB. Každá linka obsahuje 7 ks skrinkových reproduktorov. Tlakové reproduktory (obr. 5) TOA CS-530BS-EB, sú osadené po jednom kuse na každej linke. Inštalovaný výkon každého tlakového reproduktora je 30 W a disponuje excelentnou citlivosťou 111 dB. Tlakové reproduktory sú vybavené krytím v IP 65, nakoľko budú použité vo vonkajšom prostredí. Nakoniec je z miestnosti komentátora (hlásateľa) dotiahnutý a pripojený mikrofón pre všeobecné ale aj evakuačné hlásenie s označením TOA RM-300X (obr. 6). Mikrofónna stanica je naprogramovaná na hlásenie do ľubovoľnej, ale aj do všetkých zón naraz. Prepojenie je realizované na vzdialenosť cca 80 m pri použití tieneného eternetového Cat5e kábla.

obr. 5	obr. 6	obr. 7

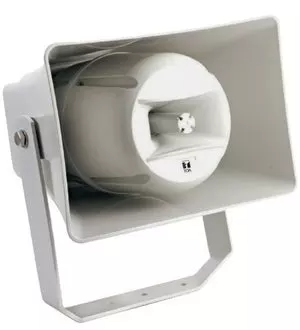

Nakoniec núdzové tlačidlá (obr. 7) s označením DMCL05 sú rovnomerne rozložené v priestoroch štadióna. Stlačením ľubovoľného tlačidla sa automaticky spustí naprogramovaná evakuačná hláška, obsahujúca informácie o opustení priestoru núdzovými východmi. Celá inštalácia je v rámci platných EU noriem a to konkrétne EN-54-16 (ústredne), EN 54-4 (napájacie zdroje a akumulátory), EN 54-24 (reproduktory).

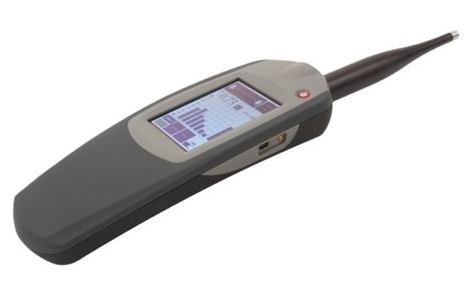

Po ukončení inštalácie bolo zrealizované meranie zrozumiteľnosti reči. Meranie prebehlo vyškoleným personálom použitím kalibrovaného meracieho zariadenia SM50 (obr. 8). Výsledok merania „STIPA“ sa blížil k indexu 1.

obr. 8



ZOZNAM POUŽITÝCH KOMPONENTOV

Požiadavka	ID	Popis	Počet
Riadiaca jednotka (rám)	TOA VX-3008F	Riadiaca jednotka systému s maximálnym možným výkonom až 2x 500 W + 1x 500 W záloha. Jednotka je vybavená dvoma slotmi pre zosilňovače a navyše jedným záložným, ktoré umožňujú pripojiť až 8 reproduktorových liniek. Jednotka ďalej obsahuje 4x audio vstup, 2x RM port pre mikrofóny a 16x ovládacie vstupy. K dispozícii je konfiguračný softvér umožňujúci nastavenia cez TCP/IP.	1 ks
Zosilňovač	TOA VX-050DA	Digitálny výkonový zosilňovač fungujúci ako zásuvný modul do rámu riadiacich jednotiek. Disponuje maximálnym výkonom 500 W.	3 ks
Zálohový napájací zdroj	TOA VX-3150DS	Zálohový napájací zdroj s maximálnym výkonom až 1150 W. Zdroj obsahuje 11x výstup 31 V DC, z toho 8x s 25 A a 3x s 5 A. Ďalej obsahuje 3x výstup 24 V DC / 5 A pripravené pre dobíjanie záložných akumulátorov. Záložné batérie môžu byť dve s napätím 12 V DC, s rozsahom 28–100 Ah.	1 ks
Skrinkový reproduktor	TOA BS-678BSW	Skrinkový reproduktor s výkonom 6 W. Frekvenčný rozsahom 150 Hz – 18 kHz a citlivosťou 94 dB. Reproduktor má drevenú skriňu a kovovú mriežku. Tepelná poistkou. Montáž na omietku.	56 ks
Tlakový reproduktor	TOA CS-530BS-EB	Tlakový reproduktor dvojpásmový s výkonom 30 W. Frekvenčný rozsah 120 Hz – 20 kHz a akustický tlak 111 dB. Tepelná poistka. Exteriérová montáž na omietku. Krytie IP 65.	8 ks
Stanica hlásateľa	TOA RM-300X	Stanica pre všeobecné hlásenie a evakuačné hlásenia. Je vybavené LED indikáciou a 13 programovateľnými tlačidlami. Napájanie je realizované z riadiacej ústredne.	1 ks
Akumulátor	TP 12-65	Akumulátor 12 V / 65 Ah – rozmer 350 x 167 x 181 mm, hmotnosť 19,5 kg/ks.	2 ks
Núdzové tlačidlo	DMCL05	Konvenčný tlačidlový hlásič pre manuálnu signalizáciu požiaru/nebezpečenstva bez ochranného sklíčka. Resetuje špeciálnym kľúčom.	8 ks
Reproduktorový kábel	HSP kab 2x1,5	Kábel určený pre pripojenie požiarno-technických zariadení. Má medené jadro a bez halogénovou izoláciu.	4 000 m
Komunikačný kábel	CAT5e	Dátový kábel UTP, tienený, CAT5e, 4 x 2 x 0,5 mm, PVC	100 m



PRÍNOS PRE ZÁKAZNÍKA

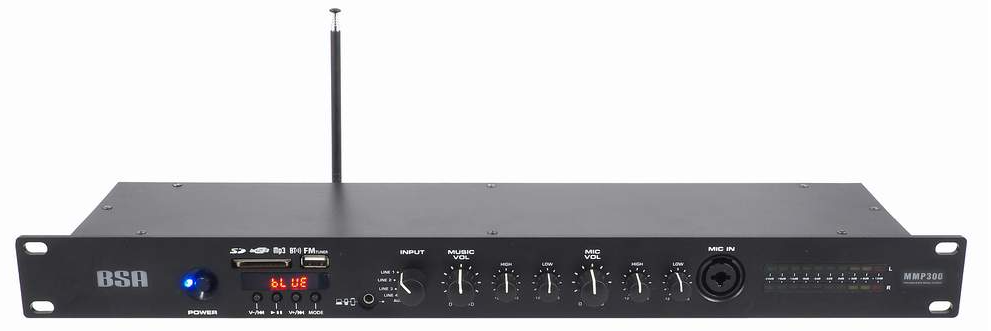

Inštaláciou riešenia od spoločnosti TOA, zákazník získal kvalitný zvukový systém navrhnutý a nainštalovaný podľa projektovej dokumentácie, ktorá vychádzala z priania zákazníka, ale s ohľadom na platné EÚ normy. Vďaka tomuto systému sa môžu návštevníci, ale aj zamestnanci pohybovať bezpečne po administratívnej časti štadióna. Domnievame sa, že zákazníkovi bude časom chýbať tzv. BGM (hudba na pozadí). Tento nedostatok sa dá jednoducho odstrániť pridaním multimediálneho prehrávača s označením MMP300 (obr. 9) od spoločnosti BS Acoustic. Prehrávač obsahuje FM tuner, prehrávanie z SD alebo USB vstupu. Je možné pripojiť aj ďalší externý mikrofón napr. bezdrôtový set.

obr. 9
