Zopnutie výstupu po dlhom narušení vstupu (INTEGRA)

Stiahnuť v PDF





Pre zopnutie výstupu až po dlhom narušení vstupu nastavte nasledovné:

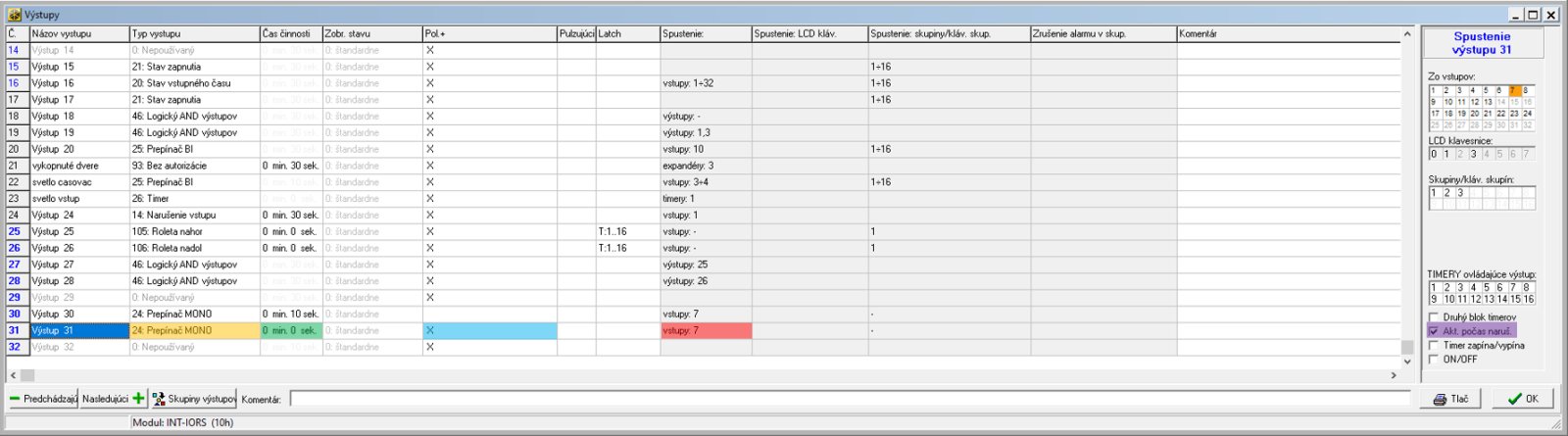

Vo výstupoch nastavte virtuálny výstup (č. 30) na Typ výstupu 24: Prepínač MONO, čas činnosti nastavte po akom dlhom čase narušeného vstupu (č. 7) chcete, aby bol výstup zopnutý. Je potrebné nastaviť opačnú polaritu.

Virtuálny výstup (č. 31) nastavte na Typ výstupu 24: Prepínač MONO, čas činnosti nastavte na 0, vstup (č. 7), normálna polarita a Aktívny počas narušenia.

Hardvérový výstup (č. 18) nastavte na Typ výstupu 46: Logický AND výstupov a pridajte virtuálne výstupy (č. 30, 31), ktoré ste nastavili v predchádzajúcich krokoch.
